Urs Tillmanns, 12. Oktober 2009, 10:00 Uhr

Horseman VCC Pro: Wie eine DSLR zur verstellbaren Fachkamera wird

Verstellbare Fachkameras, die ihre Blütezeit in der analogen Fotoepoche hatten, boten gegenüber Kleinbild- und Mittelformatkameras den entscheidenenden Vorteil, dass mit ihren verstellbaren Standarten die Perspektive korrigiert, horizontale und vertikale Linien geradegestellt und die Schärfeebene verlagert werden konnte. Diese Einstellungen sind mit dem VCC-Pro Adaper von Horseman auch mit Canon EOS- oder Nikon Digitalkameras möglich.

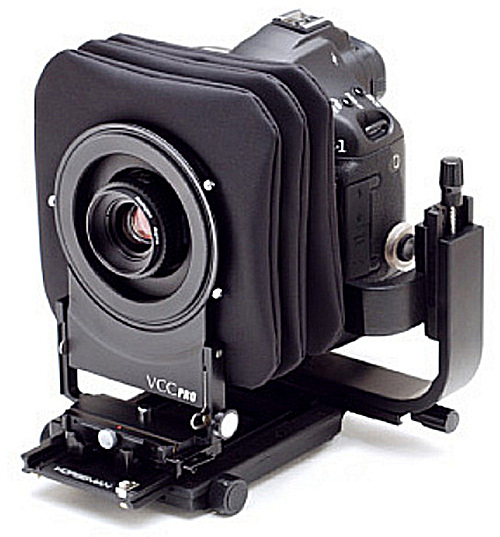

Der japanische Kamerahersteller Komamura, der seine Produkte unter dem Markennamen «Horseman» vertreibt, hat kürzlich einen Adapter vorgestellt, mit dem Schwenkungen und Verschiebungen wie bei einer Fachkamera mit einer Spiegelreflexkamera vorgenommen werden können.

horseman_vcc_pro

Verstellungen wozu?

Besonders bei technischen Aufnahmen, in der Sachfotografie, bei Architektur- und Industrieaufnahmen und im Nahbereich, ermöglichen die Schwenkungen und Verschiebungen von Objektiv- und Kamerastandarte viele Korrekturen schon bei der Aufnahme, die mit allen digitalen Tricks hinterher nur mit einem zusätzlichen Aufwand, mit Qualitätseinbussen oder gar nicht möglich sind. Diese sind:

  • Schwenkungen der Objektivstandarte um die horizontale und/oder vertikale Achse, um die Schärfeebene so zu verlagern, dass eine grösstmögliche Schärfentiefe (bei voll geöffneter Blende!) im Objektraum entsteht. Umgekehrt kann durch entsprechende Schwenkung der Schärferaum reduziert werden, um eine bestimmte Motivpartie zu betonen.

horseman_bildbeispieleDurch Schwenkung der Objektivstandarte um die horizontale Achse (oben) oder um die vertikale Achse (unten) kann der Schärferaum so verlagert werden, dass bei offener Blende das gesamte Motiv scharf abgebildet wird.

  • Parallelverschiebungen in horizontaler und/oder vertikaler Richtung, um die Perspektive zu korrigieren und beispielsweise horizontale und/oder vertikale Linien parallel zu stellen (z.B. stürzende Linien bei Architekturaufnahmen oder rechtwinklige Reproduktionen) oder zu korrigieren.

horseman_perspektivenkorrDurch Verschiebung der Objektivstandarte in vertikaler (oben) oder horizontaler Richtung (unten) kann die Perspektive korrigiert und die Objekte rechtwinklig aufgenommen werden. (Symbolbilder, nicht mit Horseman VCC Pro realisiert)

  • Parallelverschiebungen in horizontaler und/oder vertikaler Richtung, um die Aufnahmen nachträglich zusammen zu stitchen und so ein grösseres Format zu erzielen.

Fachkamerakomfort mit der Spiegelreflexkamera

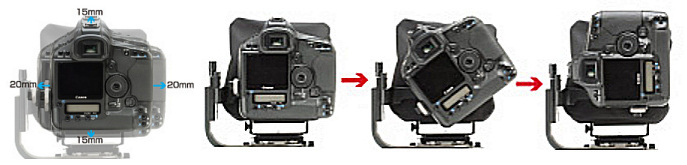

Der Horseman VCC Pro lässt alle diese Verstellungen zu und ist deshalb sowohl für technisch perfekte Aufnahmen als auch für kreative Effekte ein nützliches Zubehör. Es erweitert die Möglichkeiten einer digitalen Spiegelreflexkamera von Canon oder Nikon bis hin zum Komfort einer verstellbaren Fachkamera. Die Objektivstandarte kann sowohl in horizontaler und vertikaler Richtung verschoben, als auch um die horizontale und vertikale Achse geschwenkt werden. Zusätzlich kann die Kamera an der hinteren Standarte in horizontaler und vertikaler Richtung verschoben werden und vom Querformat ins Hochformat gedreht werden.

horseman_hoch_quer_tm

Seit dem digitalen Zeitalter und der Möglichkeit, mehrere statische Aufnahmen softwaremässig zu einem Bild zusammen zu stitchen, kann durch die 40 mm Horizontal- und 30 mm Vertikalverschiebung das Bildformat erheblich vergrössert werden. Das dürfte besonders bei Sachaufnahmen und höcher Qualitätsanforderungen interessant sein, weil dadurch die Bildqualität erheblich gesteigert werden kann und bezüglich Auflösung mit Bildern von Digitalbacks und Mittelformatkameras vergleichbar wird.

Breite Auswahl an Objektiven

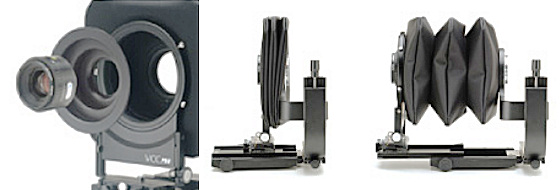

Grundsätzlich kann jedes qualitativ gute Fach- oder Mittelformatobjektiv mit entsprechend hoher Auflösung, grossem Bildkreis und grosser Schittweite mit dem entsprechenden Adapter am Horseman VCC Pro verwendet werden. Dazu gehören auch, mit entsprechend verfügbaren Anschlüssen, Objektive der Hasselblad-, Pentax 645- und Mamiya 645-Systeme, sowie Grossformatobjektive von 90 bis 210 mm Brennweite. Optimal geeignet sind die Rodenstock Rodagon- und Apo-Rodagon-N Objektive, die von 60 bis 135 mm erhältlich sind und je nach gewünschtem Abbildungsmassstab eingesetzt werden.

horseman_auszug

Übersicht Rodagon und Apo-Rodagon-N

Objektiv Abb.-Masstab Bildformat
Rodagon 1:4,0/60 mm
2× – 10×
40×40 mm
Rodagon 1:4,0/80 mm
2× – 10×
6×7 cm
Rodagon 1:5.6/105 mm
2× – 10×
6×9 cm
Rodagon 1:5.6/135 mm
2× – 10×
4×5 inch
Apo-Rodagon-N 1:4,0/80 mm
2× – 15×
6×7 cm
Apo-Rodagon-N 1:4,0/105 mm
2× – 15×
6×9 cm

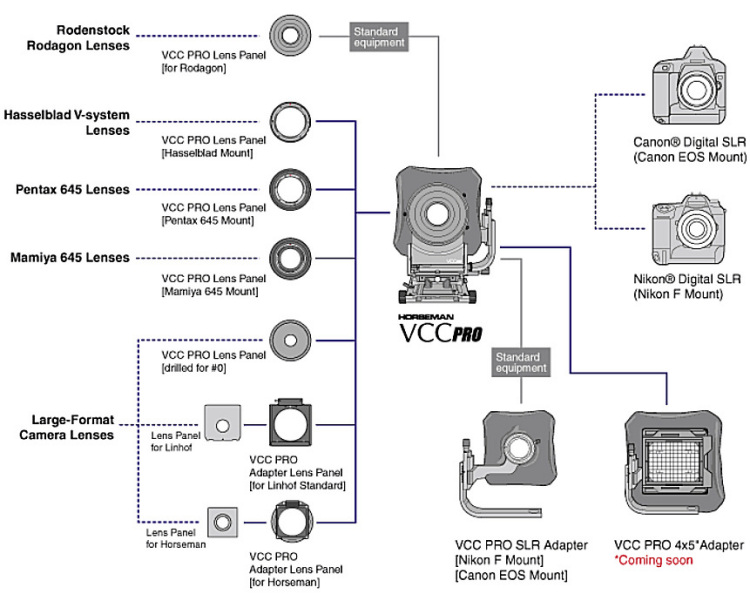

Die verschiedenen Adaptionen an den Horseman VCC Pro gehen aus folgender schmatischer Darstellung hervor:

horseman_systemubersich_klt
Weitere.

Weitere Informationen gibt es hier.

.

Horseman VCC Pro: Technische Daten

Beschreibung Adapter für Objektiv-Verschiebungen und -Schwenkungen für DSLR-Kameras (Nikon und Canon)
Verwendbare Objektive Rodenstock Rodagon 60mm bis 135mm
Systemobjektive von Hasselblad, Pentax 645 und Mamiya 645, Grossformat-Objektive 90mm bis 210mm
Auszug 72 mm
Verstellwege Objektivstandarte: Schwenkung: +15°, -10° horizontal; +/- 15° vertikal; Verschiebung: je 30mm links und rechts
Kamerastandarte: Verschiebung: je 15mm hoch und tief, je 20mm links und rechts
Kameraanschlüsse Canon EOS, Nikon F
Stativgewinde 1/4 Zoll
Abmessungen 230 x 170 x 160 mm
Gewicht Adapter ohne Anschlüsse: 680g
Kamera-Anschlüsse: Canon 425g, Nikon 380g
Objektivanschlüsse: Rodagon 65g, Pentax 100g, Hasselblad 70g, Linhof Standard 170g,
Preise CHF
Horseman VCC Pro für
Canon oder Nikon
Rodagon 1:4,0/60mm
Rodagon 1:4,0/80mm
Rodagon 1:5,6/105mm
Rodagon 1:5,6/135mm
Apo Rodagon-N 1:4,0/80mm
Apo Rodagon-N 1:4,0/105mm
.
2’240.-
612.-
525.-
770.-
880.-
1’224.-
1’724.-

.
Der Horseman VCC Pro wird in der Schweiz vertrieben durch
Profot AG
6341 Baar
Tel: 041 769 10 80
Fax 041 769 10 89
info [at] profot.ch
