Die deutsche Firma Image Engineering hat eine neue Testtafel auf den Markt gebracht, mit der die optische Qualität der Objektiven untersucht werden kann. Die «TE268 Lens Resolution Testchart» besteht aus 25 Siemenssternen und verschiedenen anderen Testmustern, die eine genaue Beurteilung und Messung der Abbildungsqualität zulassen.
Mit dem neuen Testchart TE268 sind jetzt noch genauere Messungen über das Bildfeld möglich. Sie dient der Auflösungs- und Schärfungsmessung nach ISO Standard ISO 12233. Statt der bisherigen neun Siemenssterne werden die Messungen nun an 25 Sternen durchgeführt. Die erhöhte Anzahl an Bildhöhen ermöglicht wesentlich detailliertere Aussagen über das Bildfeld.

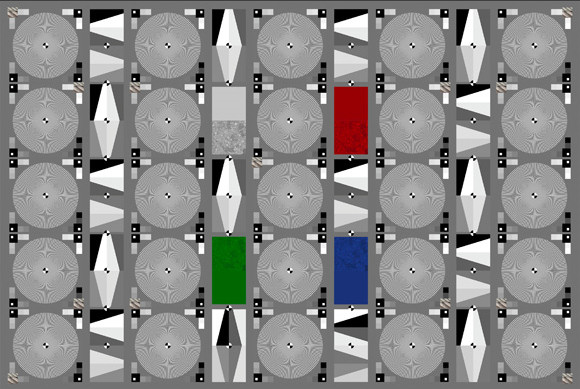

Folgende Muster sind auf dem Chart angeordnet:
* 25 Siemenssterne mit sinusoidalem Grauverlauf der Perioden (der Grauwert ändert sich sinusförmig beim Umlauf auf einem Kreis um den Mittelpunkt).
* Jeder einzelne Siemensstern ist umgeben von 16 Graufeldern, die eine OECF-Messung ermöglichen und damit zur Linearisierung der Bilddaten genutzt werden können.
* 16 schräge SW-Kanten mit jeweils 100, 80, 60, 40 Prozent Kontrast.
* Vier Dead Leaf Muster (grau, rot, grün, blau) mit Referenzfläche befinden sich in der Nähe der Bildmitte.
* Für die visuelle Beurteilung sind Bilder von Seilstrukturen in den vier Ecken und nahe der Bildmitte vorgesehen.
Durch die hohe Anzahl der Sterne kann jetzt die Auflösung an neun verschiedenen Bildhöhen gemessen werden: 0.00 – 0.20 – 0.34 – 0.40 – 0.40 – 0.53 – 0.67 – 0.70 – 0.79. Damit ist eine deutlich detailliertere Aussage über das Kontrastverhalten in Abhängigkeit von der Bildhöhe möglich. Das Chart kann mit dem iQ-Analyzer vollautomatisch ausgewertet werden.
Wie in der optischen Industrie üblich kann die Modulation über die Bildhöhe angegeben werden:

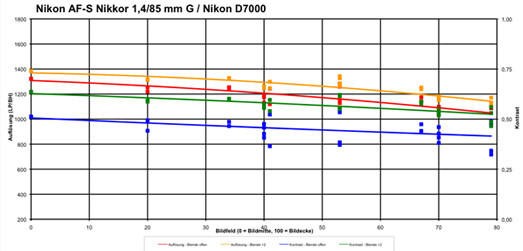

Grenzauflösung über die Bildhöhe (Beispiel)
Eine Auswertung in der Form Modulation über den Frequenzbereich ist ebenso möglich:

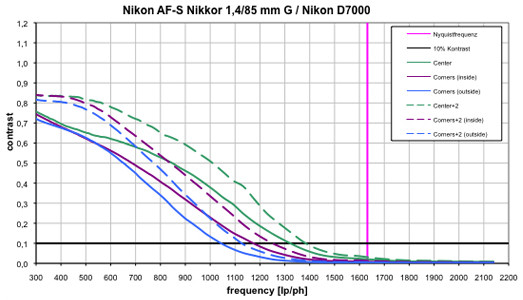

Modulation über die Frequenz (Beispiel)
Durch die schrägen Kanten werden nach ISO 12233 die Modulation und die Grenzauflösung bestimmt. Die Beurteilung der Schärfung bei verschiedenen Kontrasten ist möglich. Die Dead Leaf Strukturen sind für farbbasierte Auflösungsmessungen gedacht. Es handelt sich um Kreisstrukturen mit zufälligen Grauwerten und Kreisdurchmessern.
Das Chart ist mit einem Seitenverhältnis von 4:3 und einer Bildgröße von 800 x 1210 mm angelegt und zur Messung von Kameras im Bereich 3 MP bis 30 MP geeignet. Die Chartgrösse beträgt 835 x 1225 mm.
Weitere Informationen über das TE268 Lens Resolution Testchart finden sie im Image Engineering Onlineshop.
Image Engineering GmbH & Co. KG
DE-50226 Frechen
Tel. 0049 2234 995595 0
Über Image Engineering
Seit 1997 ist Image Engineering das weltweit führende unabhängige Testlabor für Bildaufnahmesysteme wie Digital- und Videokameras. Regelmäßig werden Digitalkameras für namenhafte Fotomagazine und Kamerahersteller nach DIN und ISO Standards getestet, ebenso Mobiltelefone, Camcorder, Fernsehkameras, Scanner und viele weitere Produktgruppen wie Kameras mit speziellen Anforderungen im Security-, Automotive- und Machine Vision Bereich. Nach der Übernahme von Esser Testcharts im Jahre 2006 entwickelte sich Image Engineering weiter zum marktführenden Hersteller von Testequipment für digitale Bildprodukte. Mehr als 260 verschiedene Testcharts für die Anwendung im Foto-, Video- und Broadcastbereich stehen mittlerweile zur Verfügung.
