Arca-Swiss peppt ihr Fachkamerasystem mit verschiedenen Elektronik-Komponenten auf und vereinfacht damit die Kamerabedienung erheblich. Neben einen Zentral- und einem Schlitzverschluss verfügt das dEx-System über eine Fernbedienung, Blendensteuerung sowie über Distanzmessung und automatische Fokussierung.
Das neue dEx System sind elektronische Erweiterung für Arca-Swiss Fach- und technische Kameras. dEx besteht aus einer Steuereinheit, Fernbedienung, Schlitzverschluss, Zentralverschluss, Blenden-Modul, Blendensteuerung (z.B Canon), Distanzmessung über Funk und einem Fokussiermodul. Die Erweiterungen können einzeln oder zusammen auf allen Arca-Swiss Kameras eingesetzt werden. Das elektronische dEx-System wurde konzipiert, «um anspruchsvolle Aufnahmen in der Fotografie mit Präzision und Zuverlässlichkeit in einem professionellen Umfeld wesentlich zu vereinfachen», so Arca-Swiss.

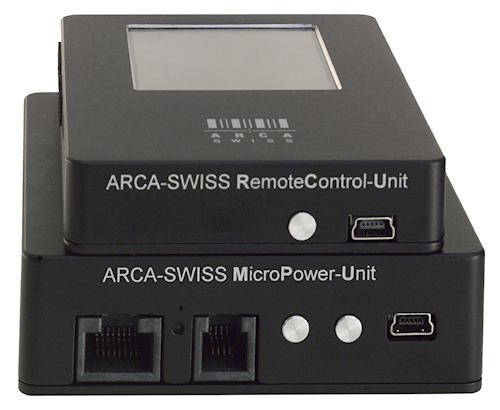

Die Zentrale des dEx-Systems ist die MPU (MicroPower Unit), welche die eingehenden Daten verarbeitet und die verschiedenen dEx-Erweiterungen bei der Bildaufnahme steuert. Durch zwei Batterien, die über einen USB-Stecker aufgeladen werden können, ist sie netzunabhängig. Als «Gehirn» des Systems, kommuniziert sie mit den Erweiterungen über Funk oder über zwei elektronische Anschlüsse. Die Kabelverbindungen werden über zuverlässigen RJ-Stecker verbunden, welche preiswert weltweit erhältlich sind.
Die MPU (Micro Power Unit) wird durch die Fernbedienung RC (Remote Control) über Funk angesteuert. Die RC kann an der MPU direkt über Magnete befestigt werden oder sie kann als Fernbedienung verwendet werden. Die Remote Control verfügt über einen konfigurierbaren Touchscreen, mit dem alle Parameter der verschiedenen, an die MPU angeschlossenen Erweiterungen eingestellt werden können.
Die einzelnen Elemente des dEx Systems:
MPU MicroPowerUnit
RC Fernbedienung
CS Zentralverschluss
FS Schlitzverschluss
AC Blenden-Modul
DC Blendensteuerung (Canon etc.)
DM Distanzmessung über Funk
FC Fokussier-Modul
Der Zentralverschluss mit seiner Fernbedienung, kann auf allen Arca-Swiss Fachkameras eingesetzt werden, im Besondern auch bei der R-Line. Der Verschluss wird zwischen den beiden Linsengliedern montiert und erreicht eine minimale Ablaufzeit von 1/250s. Der Zentralverschluss wird über eine Kabelverbindung mit der MPU über die RC-fernbedienung gesteuert.

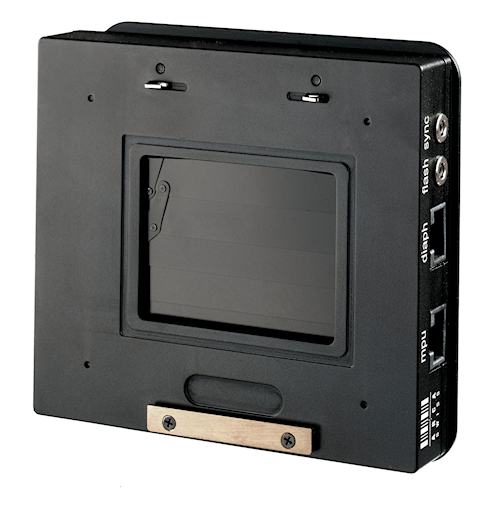

Der FS (focalplane shutter) ist ein zuverlässiger Schlitzverschluss, der für alle Arca-Swiss Kameras vor dem Rückteil verwendet werden kann. Durch seine flache Bauweise benötigt er nur wenig Platz und erlaubt den Einsatz von sehr kurzen Brennweiten. Die kürzeste Verschlussgeschwindigkeit des Schlitzverschlusses beträgt 1/3000s. Damit können auch Objektive ohne eigenen Verschluss verwendet werden. In Verbindung mit einem mechanischen Verschluss wie zum Beipiel Copal, dient er als Reserveverschluss falls beim Zentralverschluss Probleme auftreten sollten.
Mit dem DC -Modul kann im weiteren die elektronische Blendensteuerung von Objektiven wie zum Beispiel Canon oder anderen Kameraherstellern bedient werden.
Die Messung der Distanz zur Einstellung der Fokussierschnecke wird mit dem DM-Modul (Distance-Meter) weitgehend automatisiert.
Cloud Wireless ist ein optisches System, das die Entfernung des anvisierten Objekts automatisch an die MPU überträgt. Das helle und kontrastreiche Okular erlaubt einfache und präzise Messungen aus kurzer als auch aus grosser Entfernung. Durch den Einsatz eines optischen Systems mit Scharfeinstellung wird das Anvisieren eines Objektes zum Kinderspiel. Die gemessene Distanz wird auf der Fernsteuerung (RC) angezeigt, zusätzlich errechnet die MPU die Schärfentiefe für vier Blenden (5.6, 8, 11 und 16) und zeigt diese mit der eingestellten Distanz der elektronischen Fokussierschecke der R-Line Kameras an, welche nun mit der optischen Distanzmessung abgeglichen werden kann.
Mit dem FC-Modul (focusing control) kann nun auch die elektronische Fokussierung auf einer Fachkamera mit optischer Bank verwirklicht werden. Dieser kleine Wagenkörper wird mittels Magneten am hinteren Funktionsträger angebracht. Nach der Kalibrierung und der Wahl des eingesetzten Objketivs, übermittelt das FC-Modul die fokussierte Distanz an das MPU, welches wie bei der R-linie, eingestellte Distanz und Schärfentiefe für vier Blenden in Echzeit darstellt. Dieses System nutzt hochpräzise Messwertgeber, die das Fokussieren gegenüber einer Mattscheibe wesentlich schneller und präziser macht.
