Blackmagic Design hat mit dem neuen «ATEM Mini Pro» ein portables 4-in-1-Live-Videomischpult – genau genommen eigentlich ein Switcher – für Full HD vorgestellt. Dieses konvertiert jedes eingehende HDMI-Signal und erlaubt die Ausgabe über Ethernet, USB und HDMI. Das günstige, leistungsstarke und professionell nutzbare Modell enthält eine Hardware-Streaming-Engine zur Videoausgabe über Ethernet, ermöglicht die Aufzeichnung auf USB-Flashspeicher und bietet einen Multiviewer fürs Mehrkamera-Monitoring. Dazu gibt es eine Software mit Steuerungsmöglichkeiten von Kameras, zum Einblenden von Bildern (Logos, Bauchbinden, Standbildern u.ä.), eine Audioabmischung und vieles mehr.
Bis zu vier Kameras oder andere Bildquellen können über HDMI angeschlossen werden, um zwischen den Videoquellen zu wechseln. Das ausgehende Videosignal kann per HDMI auf einen Monitor, Projektor oder Recorder ausgegeben, aber auch per USB auf eine SSD gespeichert oder per Ethernet über einen Computer in ein Netzwerk (Internet, Intranet) gestreamt werden.
Bis zu vier Kameras oder andere HDMI-Bildquellen wie z.B. Computer (z.B. mit einer Geschäftspräsentation oder anderer Software-Anwendung), Gaming-Konsolen und sonstige Bildquellen können per HDMI angeschlossen und ihre Videostreams mit verschiedenen Übergängen zu einem Ausgangssignal zusammen gemixt werden.
Auf diese Weise lassen sich einfach und an verschiedenen Aufnahmeorten Videos wie in einem Fernsehstudio produzieren, sei es für eine Aufzeichnung oder für ein Live-Streaming.
Passend zur Präsentation dies Live-Mixers hat Blackmagic übrigens ein Firmware-Update für ihre kompakte «Pocket Cinema Camera»-Modelle veröffentlicht, die nun als Studiokameras verwendet und von den beiden ATEM Minis ferngesteuert werden können (siehe Meldung zum Update der PCCs).
Die Anwendungsmöglichkeiten des ATEM Mini Pro sind zahlreich. Man kann etwa eine Konferenz mit bis drei Kameras samt der Präsentation von einem Computer aufzeichnen, streamen oder auf einem Projektor ausgeben. Für Videotutorials kann man die Aktionen eines Benutzers auf einem Computer einspeisen, mit einer Kamera das Gesicht des Benutzers und mit einer zweiten sein Hände filmen. Ähnlich würde man es bei einem Gaming-Event machen, wobei anstelle eines Gaming-Computers auch eine Gaming-Konsole angeschlossen werden könnten.

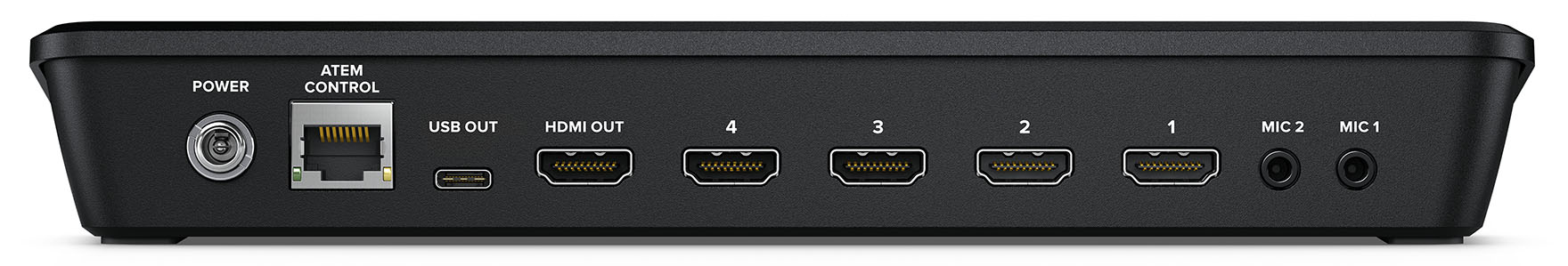

Der neue ATEM Mini Pro besitzt vier HDMI- und zwei analoge Mikrofon-Eingänge. Für die Ausgabe sind ein Ethernet-, ein USB- (USB Typ C) und ein HDMI-Ausgang vorhanden. Per Ethernet und USB kann auch die Konsole per Software gesteuert werden.
Der ATEM Mini Pro im Detail
Blackmagic Design hat mit dem «ATEM Mini Pro» einen neuen, erschwinglichen Live-Produktionsmischer vorgestellt, der neben den Features des bisherigen «ATEM Mini»-Modells zusätzliche Funktionen für Aufzeichnung, Streaming und Monitoring mitbringt. Des Weiteren unterstützt der ATEM Mini Pro dank einer neuen Hardware-Streamingengine über seinen Ethernet-Port Direktstreaming auf YouTube Live, Facebook und Twitch. Darüber hinaus kann der Stream direkt in H.264 auf USB-Flashspeicher aufgezeichnet werden. Für kontinuierliches Aufzeichnen werden hierbei sogar mehrere Datenträger gleichzeitig unterstützt.
Das neue Pro-Modell punktet überdies mit einer Multiview-Funktion am HDMI-Videoausgang. Diese ermöglicht das Monitoring sämtlicher Signaleingaben auf einem einzelnen Bildschirm bei gleichzeitiger Ansicht des Livestatus zu Aufzeichnung, Streaming und Audiomixer.

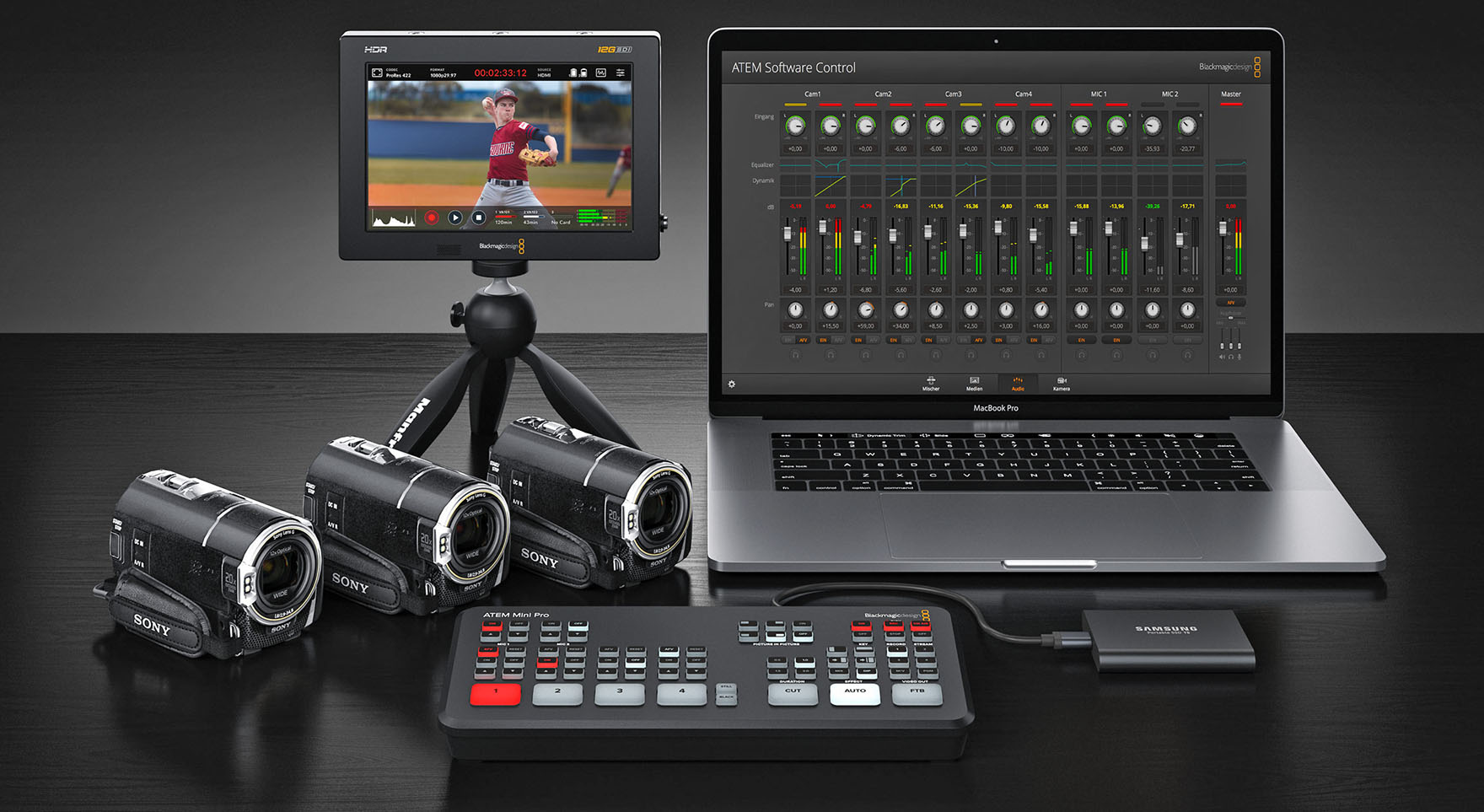

ATEM Mini Pro mit Kamera externen HDMI-Monitor (oder Field Recorder), Audio-Mischpult in der Kontrollsoftware auf dem Mac sowie einer per USB angeschlossenen Samsung SSD zur Videoaufzeichnung.
Funktionsmerkmale des ATEM Mini Pro:
- Kompaktes, portables Tasten-gesteuertes Design
- Anschlussmöglichkeiten für bis zu vier Kameras und Computer sowie andere HDMI-Videoquellen
- USB-Ausgang (USB-C-Buchse) fungiert als Webcam und unterstützt jede Videosoftware
- Unterstützt Livestreaming per Ethernet *
- Unterstützt die H.264-Aufzeichnung auf USB-Flashspeicher *
- Zwei Stereoaudioeingänge (3.5mm Klinkenbuchsen) für Tisch- oder Ansteckmikrofone
- Automatische Normwandlung und Resynchronisierung an allen HDMI-Eingängen
- Beinhaltet die kostenlose «ATEM Software Control» Anwendung für Mac und Windows
- Interner Medienspeicher für 20 RGBA-Grafiken für Titel, Eröffnungstafeln und Logos
- Umfasst einen ATEM Advanced Chroma Keyer für die Arbeit mit Green- oder Bluescreens
- Multiview-Funktion ermöglicht das Monitoring aller Kameras
- Audiomixer unterstützt Limiter, Kompressor, 6-Band-Equalizer und mehr
- Unterstützt Remote-Steuerung von Blackmagic Pocket Cinema Cameras per HDMI
Die meisten der oben gelisteten Funktionsmerkmale gelten auch für den älteren und günstigeren ATEM Mini (ohne «Pro» im Namen). Nur die mit einem Stern (*) gekennzeichneten Funktionen beherrscht dieser nicht. Diese sind dem Pro-Modell vorbehalten.

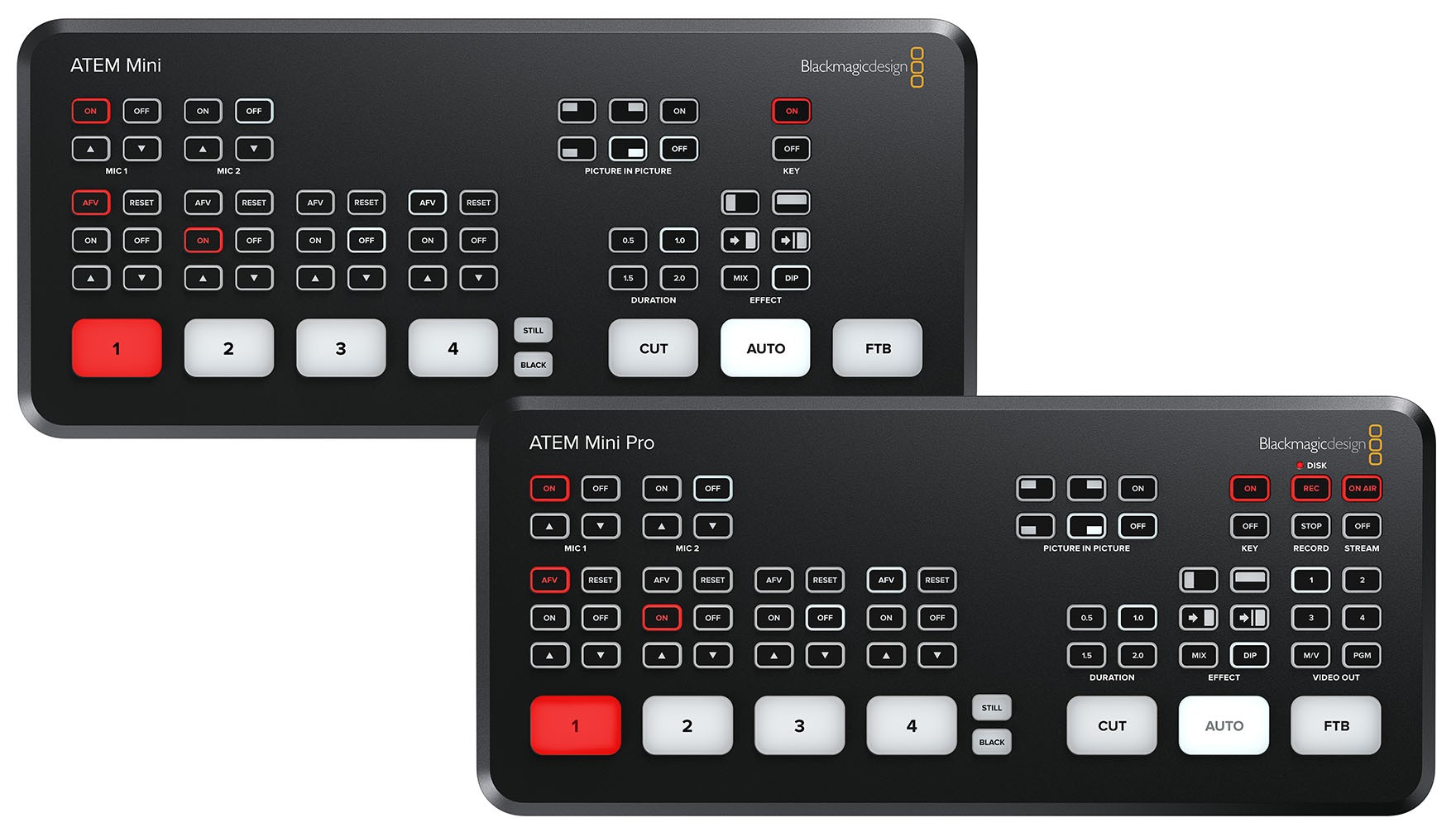

Der bereits früher eingeführte einfache ATEM Mini (links oben) und der neue ATEM Mini Pro mit erweiterten Fähigkeiten. (Er bietet zusätzlich Aufzeichnung auf externe USB-Speicher und Live-Streaming.)
Mit «ATEM Mini»-Videomischern ist es ein leichtes, professionelle Mehrkameraproduktionen zum Live-Streamen auf YouTube oder für innovative Geschäftspräsentationen über Skype oder Zoom zu gestalten. Mit einem angeschlossenen ATEM Mini kann man live zwischen vier hochwertigen Videokameraquellen mit Bildern in überragender Qualität umschalten. Man kann auch Spielekonsolen oder für PowerPoint-/Keynote-Präsentationen einen Computer anschliessen. Der mischerinterne DVE-Prozessor ermöglicht die Gestaltung spannender Bild-im-Bild-Effekte, bspw. für Kommentar. Es sind auch etliche Videoeffekte verfügbar.
USB: Beide «Atem Mini»- Modelle verfügen über einen USB-Port, der wie eine Webcam funktioniert, d.h. dass der ATEM Mini (Pro) von einem Computer für eine Webcam gehalten wird. Dies ermöglicht die Verwendung beliebiger Streamingsoftware. Mit dem ATEM Mini Pro kann zusätzlich auf einen USB-Datenträger aufgezeichnet werden, während live gestreamt wird.
HDMI-Out: Es gibt auch einen HDMI-Ausgang für Beamer und Monitore.
Micro-In: An den beiden Mikrofoneingängen (3.5mm-Klinkenbuchsen) lassen sich Tisch- und Ansteckmikrofone und Funkstrecken für Interviews und Präsentationen anschliessen.
Im All-in-one-Design der ATEM Minis sind sowohl ein Bedienfeld als auch diverse Anschlüsse verpackt. Das pultartige Bedienfeld der Mischer bietet übersichtliche Tasten zur Quellauswahl, zum Anpassen von Audioeingaben und zur Auswahl von Videoeffekten und Übergängen. Die grossen Quelltasten ertastet die Moderatorin oder der Moderator auch ohne hinzusehen, und kann die Bildmischung selber besorgen. Tasten zum Tonmischen sind ebenfalls vorhanden. In das ATEM Pro Modell sind zusätzlich Tasten für Aufzeichnungs- und Streamingeinstellungen verbaut. Des Weiteren verfügt es über Tasten zur Auswahl der Signalausgabe und zum Umschalten der Videoausgabe zwischen Kameras, Programm und Multiviewer. An der Rückseite der ATEM Minis prangen HDMI-Anschlüsse für Kameras oder Computer und extra Mikrofonbuchsen. Dort befinden sich auch ein Ausgang für USB- bzw. Webcam-Ausgaben und ein HDMI-Aux-Ausgang für Programmvideo.

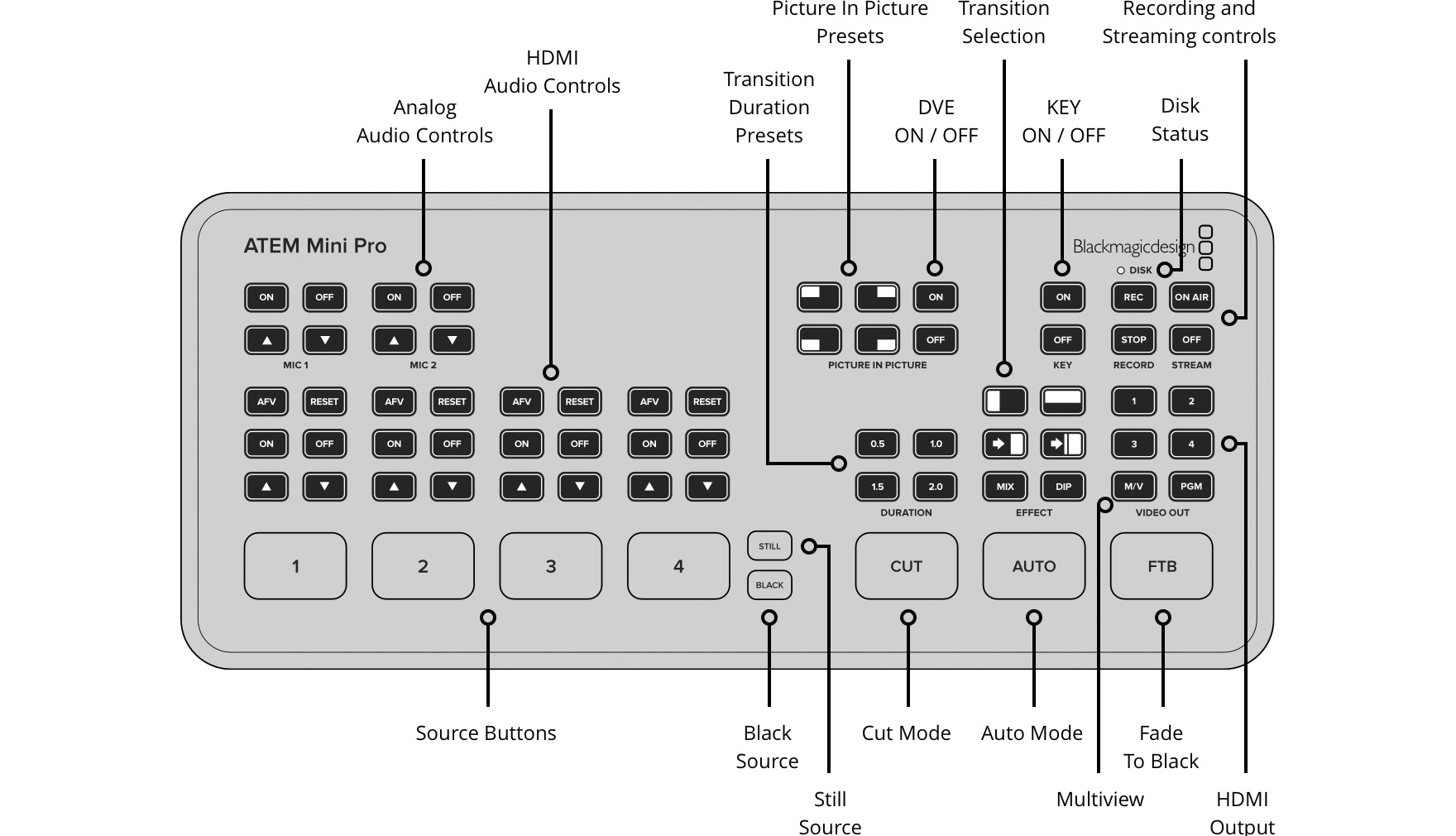

Übersicht über die Tastengruppen des ATEM Mini Pro.

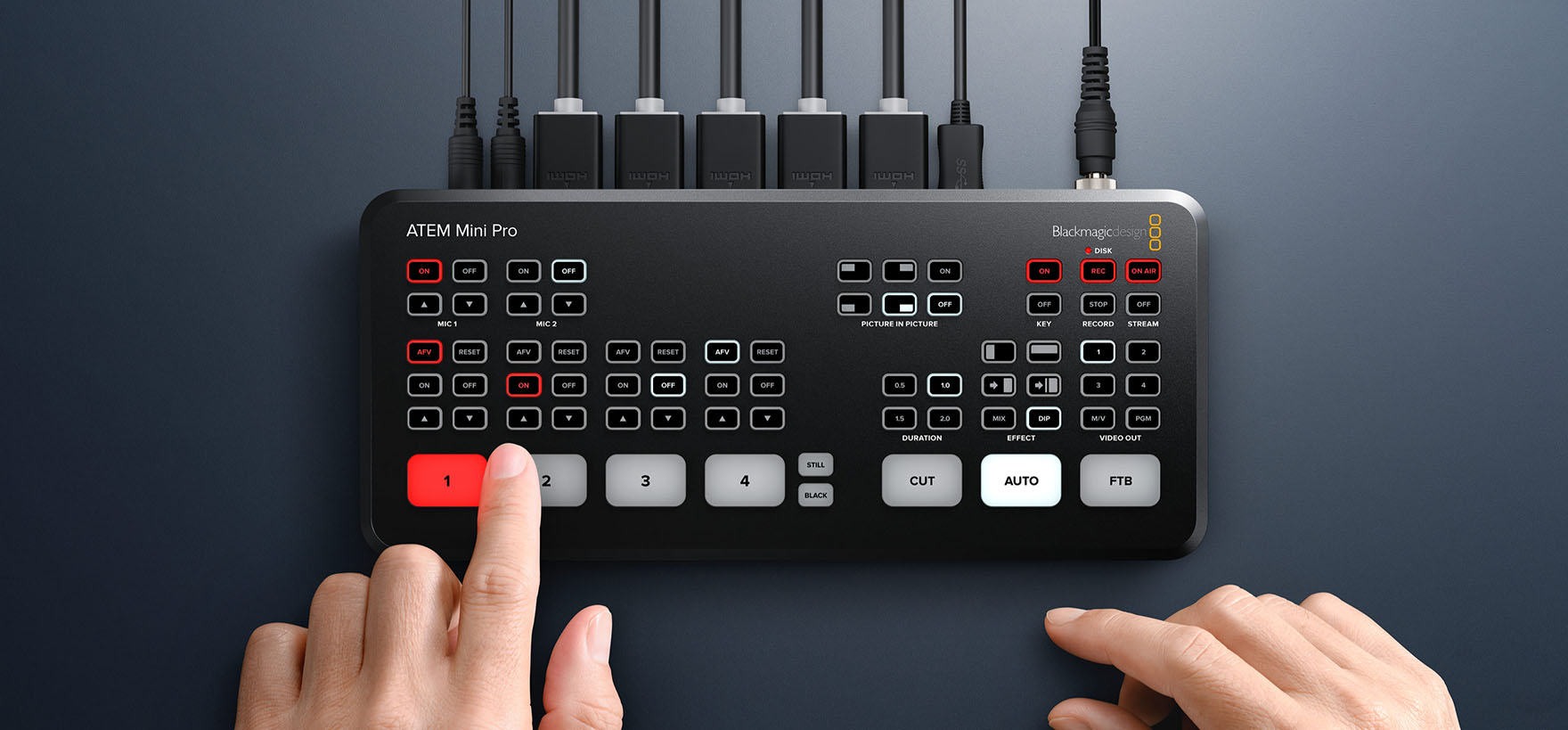

Bedienfreundlichkeit: Für Schnitte zwischen Videoquellen drückt man auf dem Bedienfeld einfach eine der Eingabetasten 1–4. Benutzer haben die Wahl zwischen Hartschnitten und Effektübergängen und betätigen entsprechend entweder die «Cut»- oder die «Auto»-Taste. Im Unterschied zur «Cut»-Taste, wird der ATEM Mini mit der «Auto»-Taste angewiesen, beim Wechsel zwischen Eingaben einen speziellen Videoeffekt anzuwenden. Zur Wahl stehen hierfür diverse Übergänge wie Überblendungen oder noch spannendere Effekte wie Dip-to-Color, DVE-Squeeze und DVE-Push. Der DVE-Prozessor ist ideal für Bild-im-Bild-Effekte. Ihre verschiedenen Bildpositionen richtet man unmittelbar über entsprechende Bedienfeldtasten ein. Es gibt einen «Still Store» für Standbilder, Titel und Grafiken, auf den über eine externe Bediensoftware von einem Computer aus zugegriffen werden kann.

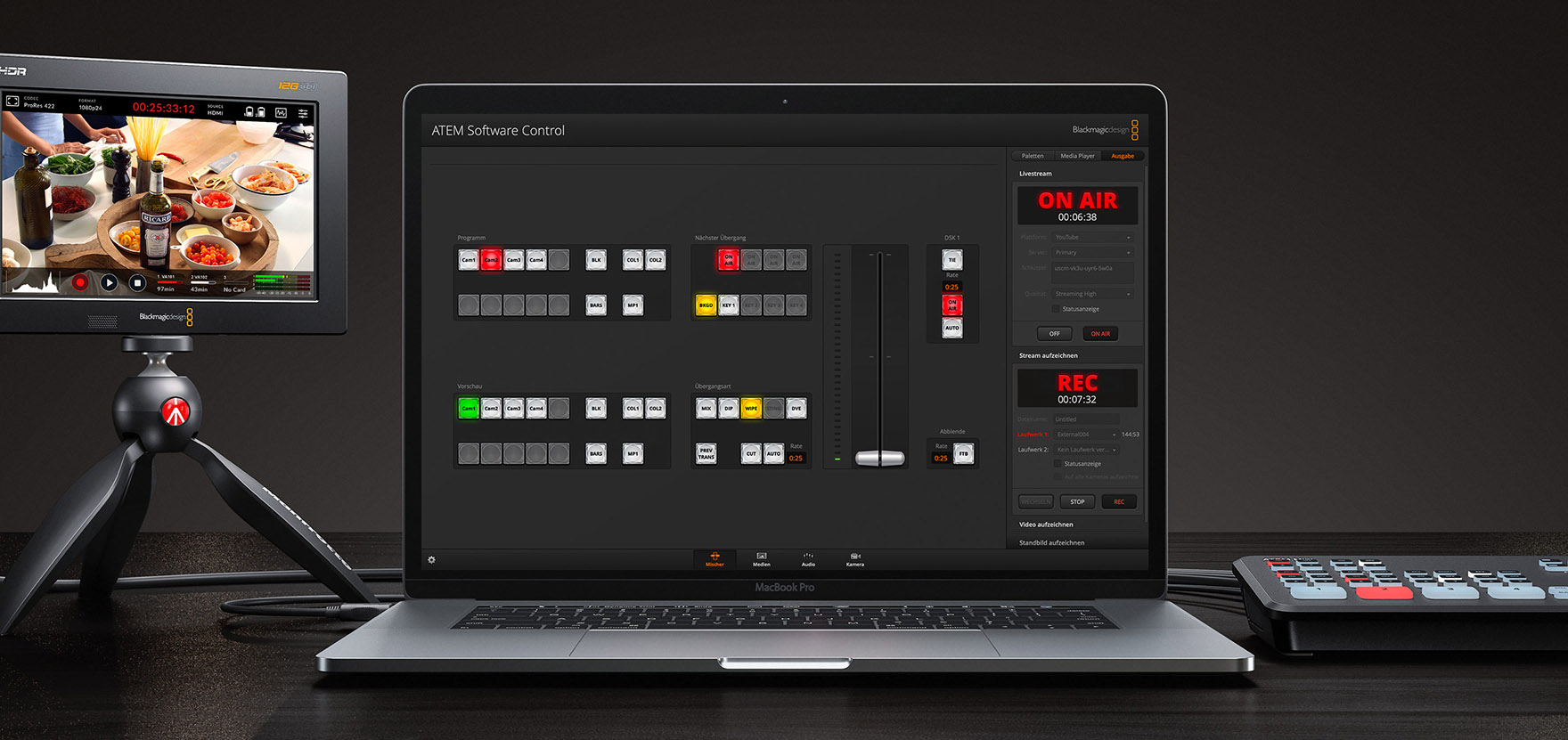

Videoproduktion einer Kochsendung mit mehreren Pocket Cinema Cameras (zwei sind im Bild zu sehen). Über die Software auf dem Notebook werden die Farbeinstellung der Kameras vorgenommen. Der am HDMI-Ausgang angeschlossene Monitor zeigt per Multiview die u.a die eingehenden Bilder der vier Kameras sowie das ausgehende Videobild.
Der Mischer hat vier separate HDMI-Eingänge für den Anschluss von bis zu vier hochwertigen Videokameras. In abweichenden Videonormen eingehende Videoquellen werden allesamt vom Mischer resynchronisiert. Benutzer können demnach bedenkenlos beliebige Videogeräte anschliessen und sicher sein, dass das Ganze funktioniert. Der Einsatz von Kameras mit guter Low-Light-Leistung eröffnet erweiterte kreative Möglichkeiten für Theaterproduktionen, Hochzeiten, Schulkonzerte und Musikvideos.

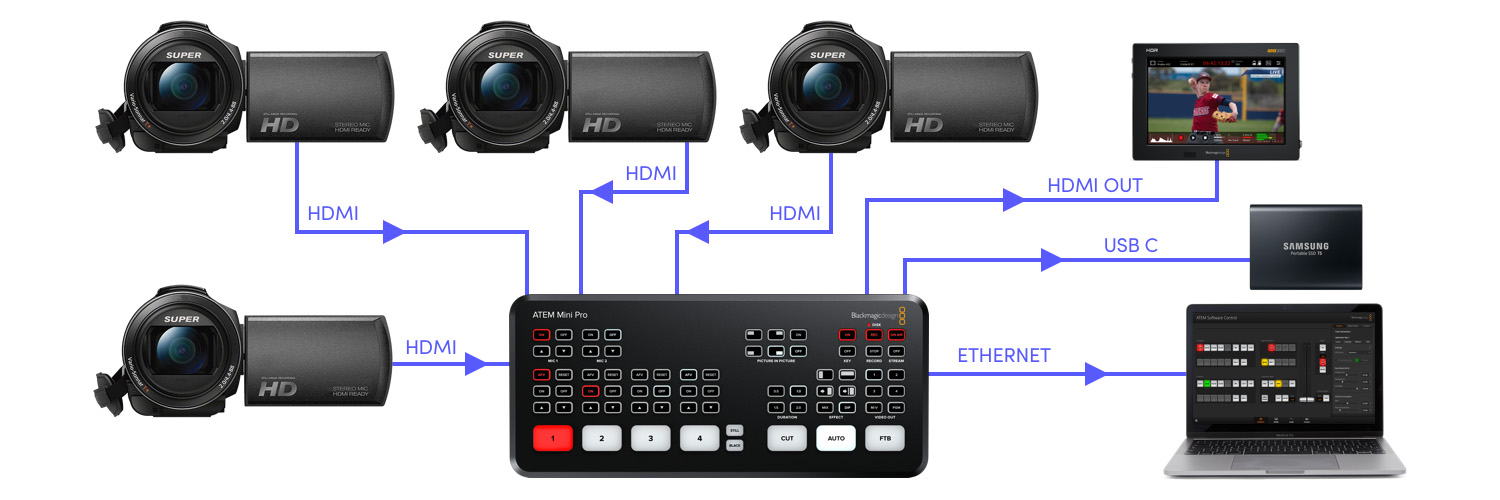

Für einen Vortrag oder einen Business event lassen sich neben Videokamera auch eine Funkstrecke für die Vortragenden bzw. Sprecher, einen Computer mit einer Präsentation sowie Videogerät mit Aufzeichnungen anschliessen und das Ganze live ins Web streamen.
Für maximale Kompatibilität haben ATEM Minis einen USB-Port an Bord, der als simple Webcam-Quelle fungiert. Ist einmal das entsprechende Equipment angeschlossen, kann man damit umgehend mit jeder beliebigen Videosoftware arbeiten. Von der Software wird der ATEM Mini dann wie eine gewöhnliche Webcam gelesen, obwohl es sich in Wirklichkeit um einen Live-Produktionsmischer handelt. Dies garantiert volle Kompatibilität mit jeder Videosoftware in der vollen Auflösungsqualität von 1080HD. ATEM Minis funktionieren mit Softwares und Plattformen wie Open Broadcaster, XSplit Broadcaster, YouTube Live, Facebook Live, Skype, Zoom, Twitch, Periscope, Livestream, Wirecast und weiteren.
Das ATEM Mini Pro Modell verfügt über eine integrierte Hardware-Streamingengine für Livestreams über seinen Ethernet-Port. Benutzer profitieren demnach von einer besseren Qualität beim Streaming über YouTube, Facebook und Twitch, ohne ausgelassene Frames und mit vereinfachten Einstellungen. Man braucht bloss einen Streamingdienst zu wählen und seinen Streamschlüssel einzugeben. Alternativ öffnet man in ATEM Software Control das Menü für die Streaming-Einstellungen. Der Streamingstatus wird ausserdem im Multiviewer angezeigt. Den Streamingstatus überblickt man sofort: Die Datenratenanzeige gibt die für das verwendete Videoformat benötigte Internetgeschwindigkeit an.
Das ATEM Mini Pro Modell unterstützt auch Direktaufzeichnungen der Streamingdaten auf USB-Flashspeicher. Das ermöglicht sehr lange Aufzeichnungszeiten von Dateien im selben H.264-Videoformat mit AAC-Audio, dass auch gestreamt wurde. Und Benutzer können diese Dateien auf jedes beliebige Online-Videoportal wie YouTube oder Vimeo hochladen. Im Einsatz mit einem USB-Hub oder einer Blackmagic MultiDock unterstützt der ATEM Mini Pro mehrere Datenträger. Ist ein Datenträger voll, wird auf den nächsten zugegriffen und kontinuierlich weiter aufgezeichnet. Die Einstellungen für die Aufzeichnung und Auswahl des Datenträgers erfolgen in ATEM Software Control. Eine Anzeige für den Aufzeichnungsstatus bietet der integrierte Multiviewer.
An die beiden unabhängigen 3,5mm-Stereoklinken lassen sich Tisch- und Ansteckmikrofone anschliessen. Bei Interviews bieten diese Stereoeingänge Anschlussmöglichkeiten für Ansteckmikrofone für Moderatoren und Gäste. ATEM Minis haben einen vollumfänglichen Fairlight Audiomixer an Bord. Alle HDMI-Audioeingänge und beide Mikrofoneingänge sind separat mit dem Audiomixer verbunden, sodass fürs Live-Mischen auf alle Tonquellen zugegriffen werden kann.
Jeder der vier HDMI-Eingänge ist mit einem gesonderten Normwandler ausgerüstet. Somit konvertiert ein ATEM Mini 1080p-, 1080i- und 720p-Quellen automatisch in die Videonorm des Mischers. Der HDMI-Ausgang ist ein echter Aux-Ausgang und erlaubt sowohl die Ausgabe von einzelnen HDMI- als auch Programm-Feeds. Beim Mischen im Programm/Vorschau-Modus kann man die HDMI-Ausgabe auf Vorschau schalten. Mit dem ATEM Mini Pro Modell ist eine Vollbild-Multiview-Ansicht möglich.
Das Programm «Atem Software Control» eröffnet Benutzern die verborgenen Kräfte von Atem Minis, da sie über diese Anwendung Zugriff auf jede einzelne Mischerfunktion haben. Die Bedienoberfläche von Atem Software Control gleicht optisch einem Mischer und über Menüpaletten sind Anpassungen von dort im Nu vorgenommen. Normalerweise würde man den Computer mit Bediensoftware per USB an den ATEM Mini anschliessen. Bei der Verbindung per Ethernet können jedoch mehrere Benutzer von verschiedenen Computern mit ATEM Software Control arbeiten. Man kann den Mischerzustand sogar als XML-Datei speichern. Für die Wiedergabe von Clips sind auch HyperDeck Diskrekorder auf diese Weise per Ethernet steuerbar.
Zum Laden von bis zu 20 separaten RGBA-Grafiken für Titel, Eröffnungstafeln und Logos in Sendequalität steht ein integrierter Media Pool bereit. Für komplexe Effekte wie grafische Wischblenden können Benutzer sogar Standbilder verwenden. Mit ATEM Minis kann man sogar Standbilder aus der Videoausgabe erstellen und im internen Media Pool ablegen. Grafiken können über ATEM Software Control geladen werden. Mithilfe des ATEM Photoshop Plug-ins geht das auch direkt aus Photoshop. Ein echter Helfer ist das Photoshop Plug-in für Grafiken mit häufig wechselnden Inhalten, bspw. Scoreboards, die unmittelbar in den Media Player geladen werden können.
Screenshot des Steuerprogramms «Atem Software Control» mit dem «Still Store»: Bis zu 20 Bilder (Signete, Grafiken, Bauchbinden, Videostandbilder, Fotos) können zum Einblenden bereit gehalten werden.
Atem Minis sind für Nachrichten oder Präsentationen am Set genau die Richtigen. Diese Mischer haben nämlich upstream einen Atem Advanced Chroma Keyer und downstream einen zusätzlichen Linear-Keyer an Bord. Der Chromakeyer eignet sich sogar für Titeleinblendungen. In Grafiken mit grünem oder blauem Hintergrund kann der Keyer den Hintergrund freistellen, indem er die grünen oder blauen Partien aus dem Bild stanzt und den Hintergrund durchsichtig macht.
Bei umfassenderen Liveproduktionen mit mehreren Kameras ist es sehr hilfreich, wenn man alle Videoquellen zugleich auf einem einzigen Bildschirm sichten kann. Der ATEM Mini Pro enthält einen professionellen Multiviewer zur Anzeige aller vier Videoeingaben plus Vorschau und Programm auf einem einzigen HDMI-Fernsehbildschirm. Alle Kameraansichten verfügen über Tally-Anzeigen, die den On-air-Status der Quelle signalisieren. Überdies bietet jede Ansicht benutzerdefinierte Kennungen und Audiopegelmeter. Benutzer können auch den Media Player sichten und wissen dann Bescheid, welche Grafik aktuell ausgewählt ist. Der Multiviewer umfasst sogar Statusanzeigen für Aufzeichnung, Streaming und den Fairlight Audiomixer.
Der in ATEM Minis verbaute Audiomischer des Audiospezialisten Fairlight macht sogar hochgradig komplexes Live-Audiomischen möglich. Über die 12 Kanäle des mischerinternen Mixers kann man den Ton von allen Quellen mischen. Das bezieht sich auf das von allen HDMI-Quellen und den beiden Stereo-Mikrofonbuchsen eingehende Audio. Jeder Eingabekanal verfügt über einen parametrischen 6-Band-Equalizer, Kompressor, Limiter, Expander, ein Noise Gate sowie volle Panoramaregelung.
Für einen Broadcast-Workflow können Benutzer ihre Kameras über einen ATEM Mini fernbedienen. Die 4K- und 6K-Modelle der Blackmagic Pocket Cinema Camera können auch als Studiokameras eingesetzt und über die HDMI-Verbindung mit einem ATEM Mini gesteuert werden. Demnach können Benutzer die Kameraeinstellungen und den Farbkorrektor in den Kameras per ATEM Software Control anpassen. Von dort stellt man ISO-Wert und Tönung sowie Blende, Fokussierung und Zoom ein, damit die Kameraoperatoren sich voll auf die Aufnahme konzentrieren können. Es gibt zweierlei Bedienoberflächen. Zum einen das Layout einer Kamerakontroll- und Steuereinheit (CCU) für die klassische Tönungsanpassung. Zum anderen die DaVinci Farbkorrektor-Oberfläche, über die Benutzer ihre Liveproduktion anhand des kamerainternen «DaVinci»-Farbkorrektors mit attraktiven Digitalfilm-Looks versehen können.
Preise und Verfügbarkeit
Der ATEM Mini Pro ist laut Presseinfo ab dem 3. April 2020 zum Preis von 595 USD (exkl. Steuern) bei Blackmagic Design Fachhändlern erhältlich. Allerdings dürfte es noch etwas dauern bis die Geräte bei Händlern in der Schweiz eintreffen – insbesondere bei den momentanen krisenbedingten Lieferproblemen. Die Preise in Schweizer Franken sind noch nicht bekannt.
Der einfache ATEM Mini (ohne «Pro») ist derzeit zu Strassenpreisen von um die 350 Franken zu finden.
Update: Blackmagic hat ihr Sortiment an Videomischern der ATEM-Reihe mit noch leistungsfähigeren Modellen weiter ausgebaut. Es folgten im Juli 2020 der ATEM Mini ISO m Februar 2021 der ATEM Mini Extreme.
