Die Kaiser Fototechnik ist nicht nur für ihr vielfältiges Sortiment an Fotozubehör für die digitale und analoge Fotoografie, sondern auch für ihr Repro-Equipment bekannt. Mit den Reprotgeräten können Vorlagen aller Art – von analogem Fotos über Dokumente, von kleinen Gegenständen bis hin zu Büchern –zur Dokumentation, für Wissenschaft und Forschung aber auch für kreative Anwendungen fotografisch reproduziert und domit auch digitalisiert werden. Jüngste Beispiele von Kaiser-Produkten aus dem Reprobereich, über die Fotointern berichtete, sind das LED-UV-Beleuchtungsset oder die computergesteuerte Reprosäule.
Bereits seit einigen Jahren hat Kaiser Fototechnik mit dem «Wolfenbütteler Buchspiegel» einen professionellen Reproständer für die fotografische Digitalisierung von (historischen) Büchern im Angebot. Bei diesem Reproständer müssen die Bücher zum Abfotografieren nicht komplett aufgeklappt werden, was für alte Bücher stests die Gefahr von Beschädigungen (insbesondere der Buchbindung) mit sich bringt.
Die Bücher liegen also nicht wie üblich flach in einer Buchwippe, sondern sie werden in eine V-förmige Bücherwiege gelegt und dabei nur etwa zu 45 Grad geöffnet. In das offene Buch wird ein Keil aus Spiegel und Glasplatte abgesenkt. Auf der einen Buchseite liegt dann ein Spiegel, über den die gegenüberlegende Seite von oben fotografiert werden kann. Eine Glasplatte sorgt für die Planlage der zu fotografierenden bzw. gegenüberliegenden Seite. (Entwickelt wurde diese Bücher-Reproeinrichtung von Kaiser Fototechnink zusammen mit der Firma Image Engineering Dietmar Wülle und der bedeutenden Herzog August Bibliothek in Wolfenbüttel, was dann namensgebend war.)

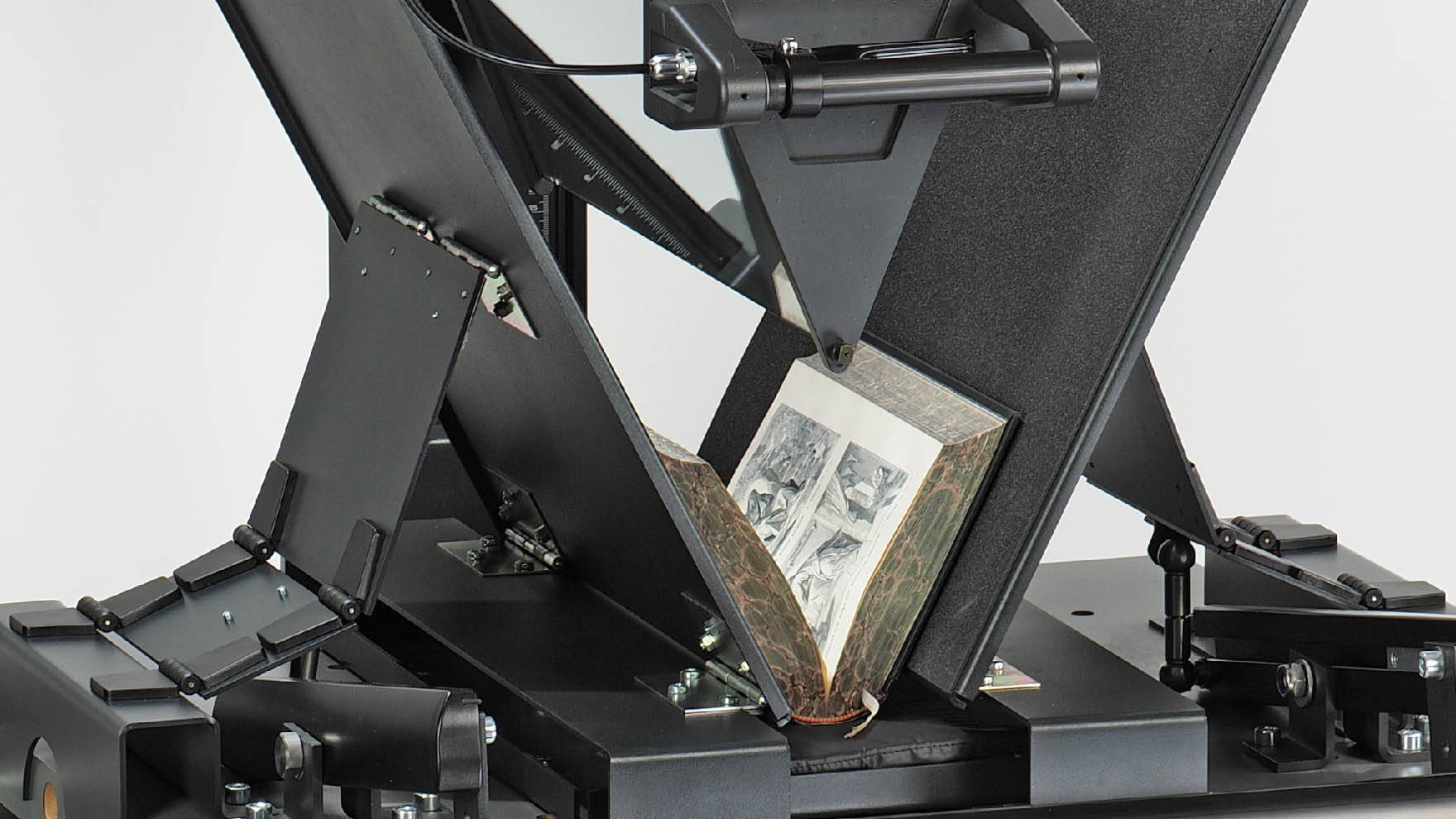

Wolfenbütteler Buchspiegel Nahaufnahme der Buchwiege, in der das Buch nur halb bzw. ca. 45 Grad geöffnet ist und so über einen Spiegel abfotografiert werden kann. Der Keil mit Spiegel und Glasplatte wird für das Foto in das Buch abgesenkt (siehe Bilderreihe ganz am Schluss des Artikels)
Neue LED-Beleuchtungsset
Für die Reproduktionsanlage «Wolfenbütteler Buchspiegel» ist nun ein neues Beleuchtungsset auf LED-Basis erhältlich, das die bisherige Fluoreszenzbeleuchtung ersetzt. (Das Beleuchtungsset dient zur gleichmässigen und weichen Ausleuchtung der zu reproduzierenden Buchseiten.)

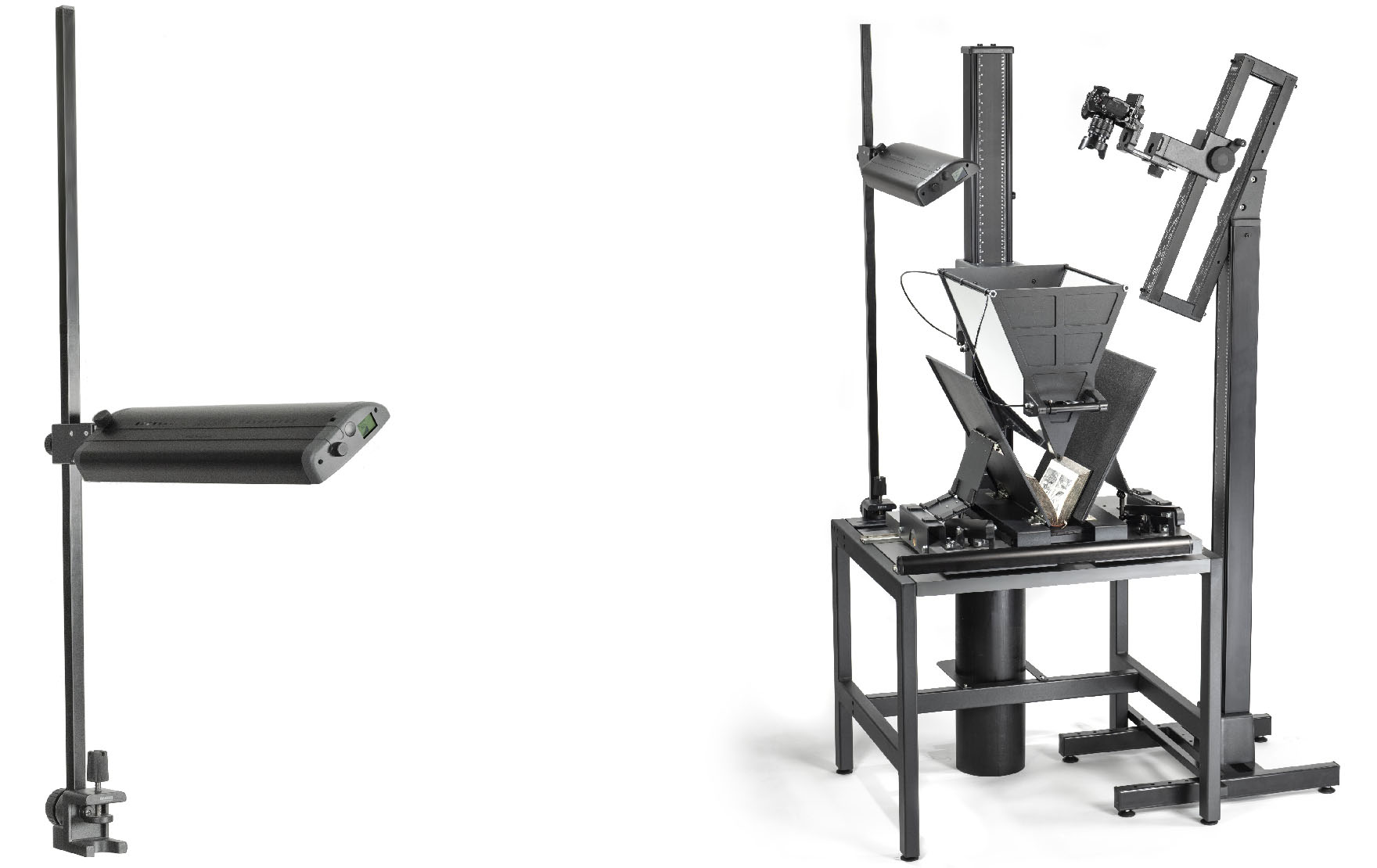

Links ist das neue Beleuchtungsset abgebildet, das jetzt aus einer speziellen Tageslicht LED-Leuchte besteht. Rechts ist die Leuchte an der Reproeinrichtung «Wolfenbütteler Buchspiegel 45» befestigt.

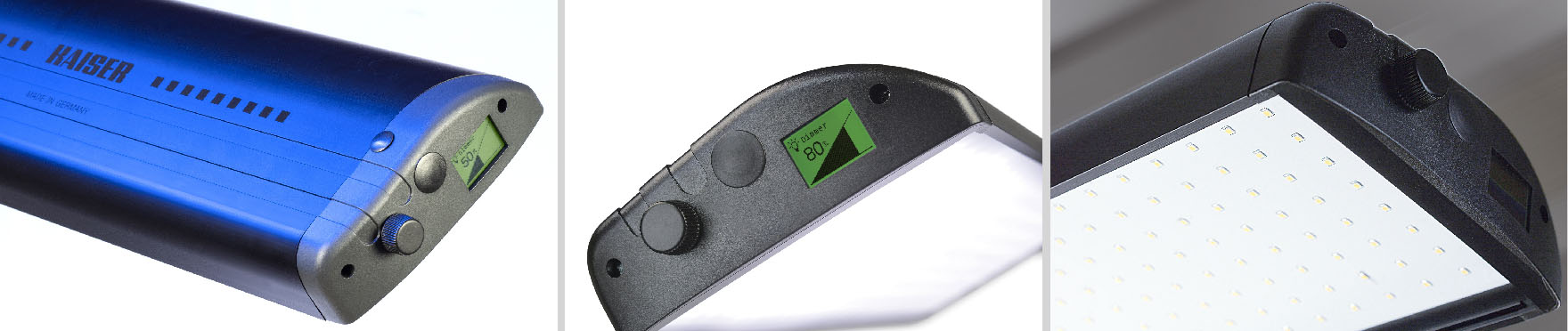

Die Leuchte besteht aus 272 weissen SMD-LEDs mit einer Farbtemperatur von 5600 Kelvin (Tageslicht) und einer Farbwiedergabegenauigkeit mit einem CRI-Wert von 96. Das abgegebene Licht ist frei von Infrarot- und UV-Anteilen und zudem flimmerfrei und ohne Restwelligkeit. Die Leuchte lässt sich in 1-%-Schritten von 10 % bis 100 % dimmen und verfügt über ein beleuchtetes Info-Display. Das Leuchtengehäuse ist aus stabilem, eloxiertem Aluminium-Profil gefertigt und schwenk-, verschieb- und höhenverstellbar. Die Leuchte ist mit einer abnehmbaren Diffusorscheibe bestückt und an jeweiles vertikalen Haltestange befestigt, die mit einem Rastgelenk schwenkbar ausgelegt sind. Die Befestigung der Haltestange erfolgt über einen stabilem Aluminiumguss-Klemmsockel.
Das Thermo-Management sorgt dafür, dass die eingestellte Helligkeit sowie die Farbtemperatur unabhängig von der Geräte- und Raumtemperatur immer konstant bleiben und somit absolut reproduzierbare Ergebnisse erzielt werden können. Ohne das Thermo-Management würden sich bei Temperaturänderungen die Helligkeit und die Farbtemperatur geringfügig ändern . (Beispielsweise wenn sich die LEDs im Betrieb erwärmen oder die Umgebungstemperatur nicht immer konstant ist.= Zum Thermo-Management gehören sowohl eine sensorgesteuerte Temperaturüberwachung mit dynamischer Ausgleichsregelung als auch eine aufwändige Passivkühlung über das LED-Board und das Aluminiumgehäuse. Dank einer Memory-Funktion startet die Beleuchtungseinrichtung mit der Helligkeit, die vor dem letzten Ausschalten eingestellt war.
Preis und Verfügbarkeit
Die neue LED-basierte «Kaiser Beleuchtungseinrichtung für Wolfenbütteler Buchspiegel 45» ist auf Bestellung erhältlich. Die unverbindliche Preisempfehlung liegt bei 2’150..- Franken inkl. MwSt. (Die UVP für den Reproständer mit Buchhaltevorrichtung «Wolfenbütteler Buchspiegel» beträgt 18’900 Franken.)
Weitere Infos
Kaiser LED-Tageslicht-Beleuchtungseinrichtung (Produktseite bei Kaiser)
Kaiser LED-Tageslicht-Beleuchtungseinrichtung (Produktseite im Webshop von GraphicArt)
Kaiser Wolfenbütteler Buchspiegel (Produktseite bei Kaiser)
Kaiser Wolfenbütteler Buchspiegel (Produktseite im Webshop von GraphicArt) Art.Nr.:K5780
Kaiser Repro-Sortiment (Übersichtsseite im Webshop von GraphicArt)
Kaiser Fototechnik (Herstellerseite)
Produkte von Kaiser Fototechnik werden in der Schweiz vertrieben durch:
GraphicArt AG
Mühlestrasse 7
CH-3063 Ittigen-Bern
Tel. 031 922 00 22
GraphicArt AG – Filiale Zürich
Förrlibuckstrasse 220
CH-8005 Zürich
Tel. 043 388 00 22
| Beleuchtungseinrichtung für Wolfenbütteler Buchspiegel 45N – Spezifikationen | |
| Artikel-Nr | 5781 |
| LED-Array | 272 SMD-LEDs |
| Farbtemperatur | 5600 K |
| Farbwiedergabeindex | CRI: 96 |
| Abstrahlwinkel der LEDs | 100° |
| Leistungsaufnahme | ≤ 40 W |
| Betriebsspannung | 24 V |
| Lichtaustrittsfläche | 58 x 16,5 cm |
| Vertikalstange | Länge 142 cm / Querschnitt 25 x 25 mm |
| Netzteil | Input: 100-240 V, 50/60 Hz Output: 24 V, 4 A Netzkabel: ca. 2,50 m |

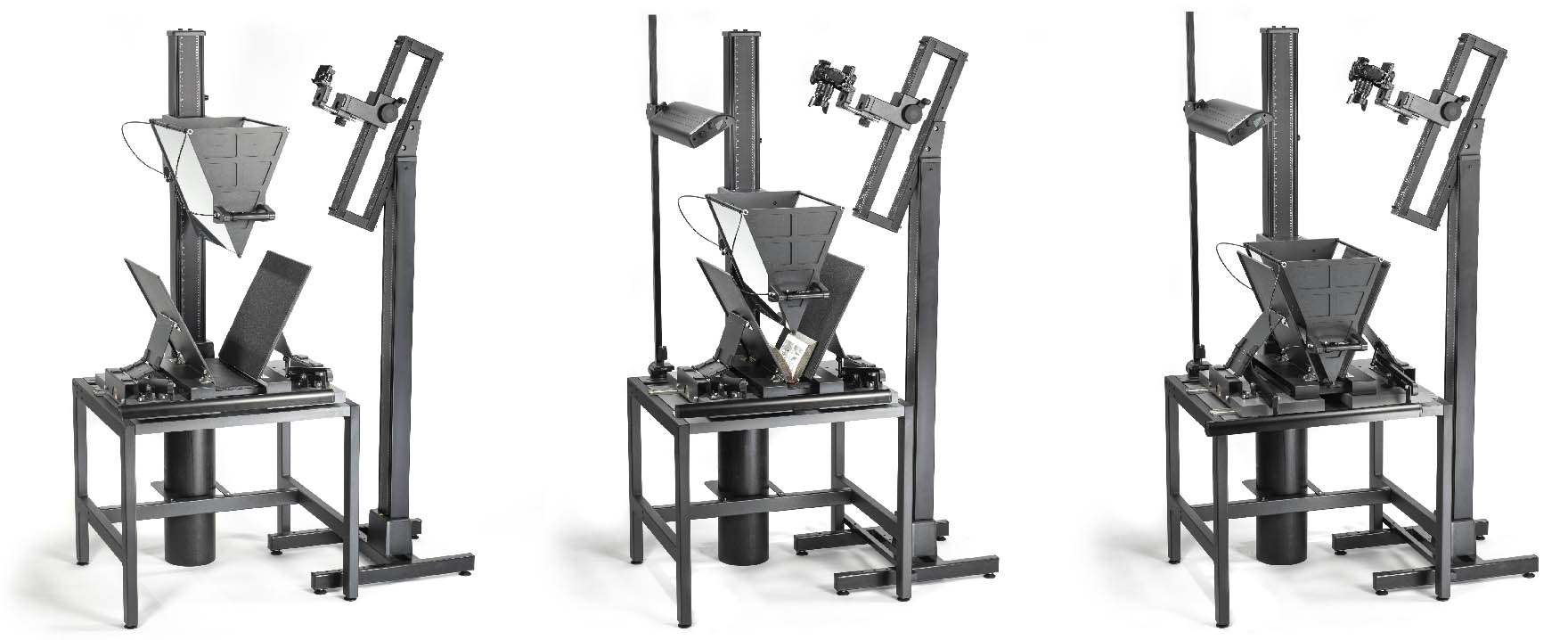

Reproeinrichtung «Kaiser Wolfenbütteler Buchspiegel»: Ganz links ist die Einheit aus Reproständer, Buchhalterung und externem Kamerastativ zu sehen. In der mittleren Abbildung ist ein halb aufgeschlages Buch in der Buchwiege eingelegt (siehe auch Nahaufnahme im oberen Artikelteil). In der rechten Abbildung wird das keilförmige Teil in das Buch abgesenkt. Es enthält den Spiegel und die Glasplatte.
